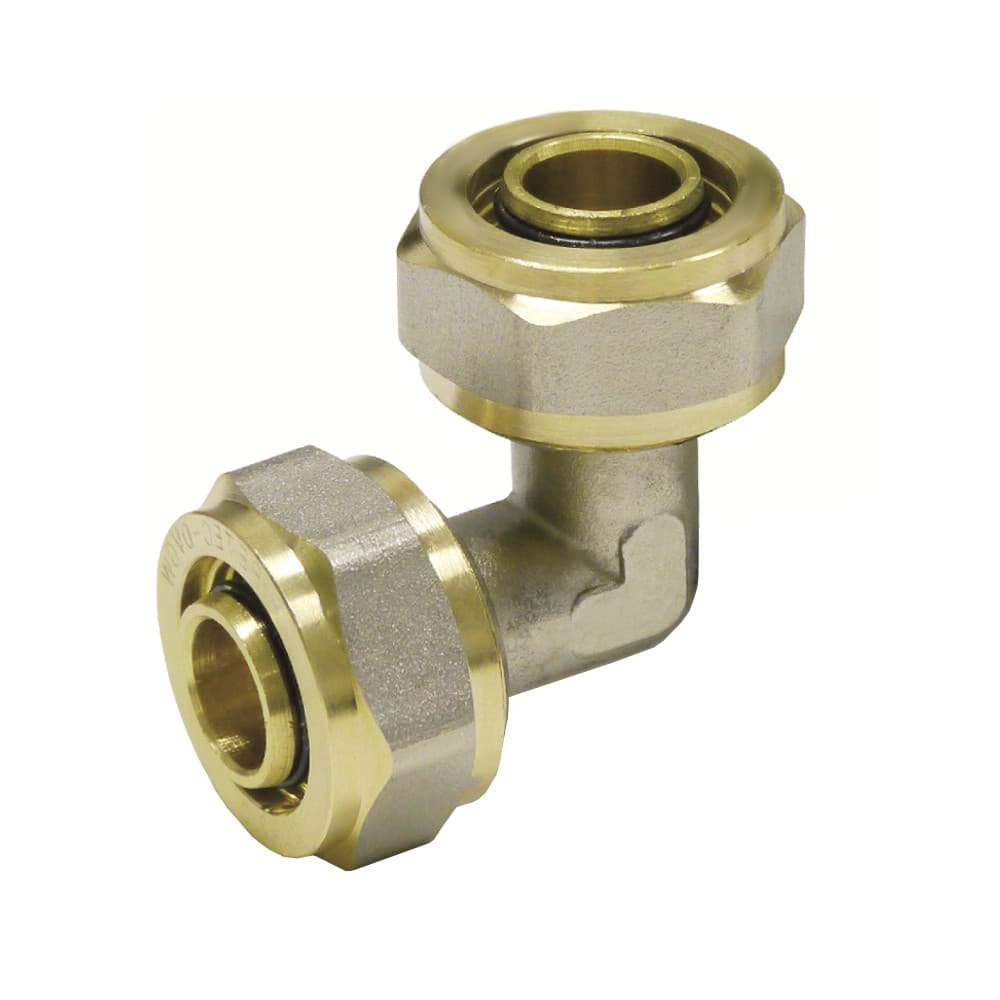

Schraubfitting Winkel 90° 26 x 3

Šroubovací tvarovky DVGW

Šroubovací tvarovky pro snadnou a rychlou montáž bez lisovacího nářadí

Výhody:

• Ekonomická alternativa k běžným lisovacím systémům
• Všechny materiály jsou nezávadné pro použití v pitné vodě a odpovídají pozitivnímu seznamu UBA
• Dva O-kroužky zabraňují pronikání kyslíku

Vlastnosti:

   DVGW DW-8501CP0053

   Trvalé zatížení: 10 bar / 70° C / 50 let

   Maximální provozní teplota 95° C

Oblasti použití:

   Instalace pitné vody

   Plošné / Stropní vytápění

   Plošné / Stropní chlazení

   Napojení radiátorů

   Olejovzduch bez oleje až do 10 bar

Certifikace:

   DVGW

   IMA

   EN ISO 21003

   GOST

   Hygienický certifikát

Pro rychlé a bezpečné propojení potrubí potřebujete jen šroubovací tvarovky, naši hliník-plastovou trubku, nůžky na trubky a kalibrační zařízení.
Pro lepší porozumění jsme u fotografií přiložili obrazový návod k montáži.

Návod k montáži:

• Trubku zkrátit vhodným nástrojem
• Po zkrácení musí být konec trubky kalibrován a odhrotován
• Přítužná matice a upínací kroužek musí být umístěny na trubku podle obrázku. Poté se nipl základního těla vloží zcela do trubky. Upínací kroužek a přítužná matice se zatlačí až na základní tělo tvarovky. Přítužná matice se nyní může utáhnout ručně.
• Přítužná matice musí být dotažena vhodným nástrojem, dokud nedosáhne příslušného odporu.
  Připojení následně zkontrolujte.

Vezměte prosím na vědomí, že použití jiných plastových trubek než těch, které distribuujeme v Boni-Shop, je na vlastní nebezpečí.
Správné spojení je zajištěno u všech lisovacích systémů pouze u komponent schválených systémem (tvarovky a trubky, které byly společně testovány)
Toto platí pro všechny spojovací systémy nezávisle na výrobci.
